Schienenmontagesysteme für die TGA
Was sind Schienenmontagesysteme?
Schienenmontagesysteme sind die effiziente Basis für die sichere Führung von Rohrleitungen, Lüftungskanälen und Kabeltrassen in der technischen Gebäudeausrüstung (TGA) – vom Wohn- und Zweckbau bis zu komplexen Industrieanlagen. Ein Schienenmontagesystem besteht aus Montageschienen, Verbindern und Konsolen. Ergänzt wird es durch Rohrschellen, Befestigungsmittel (z. B. Dübel/Anker) sowie Zubehör zur Schwingungs- und Körperschallentkopplung. Es bündelt mehrere Leitungen auf einer Trasse, verteilen Lasten über definierte Aufhängepunkte und ermöglichen schnelle Anpassungen bei Umbauten.
MEFA Montageschienen und Montagesysteme

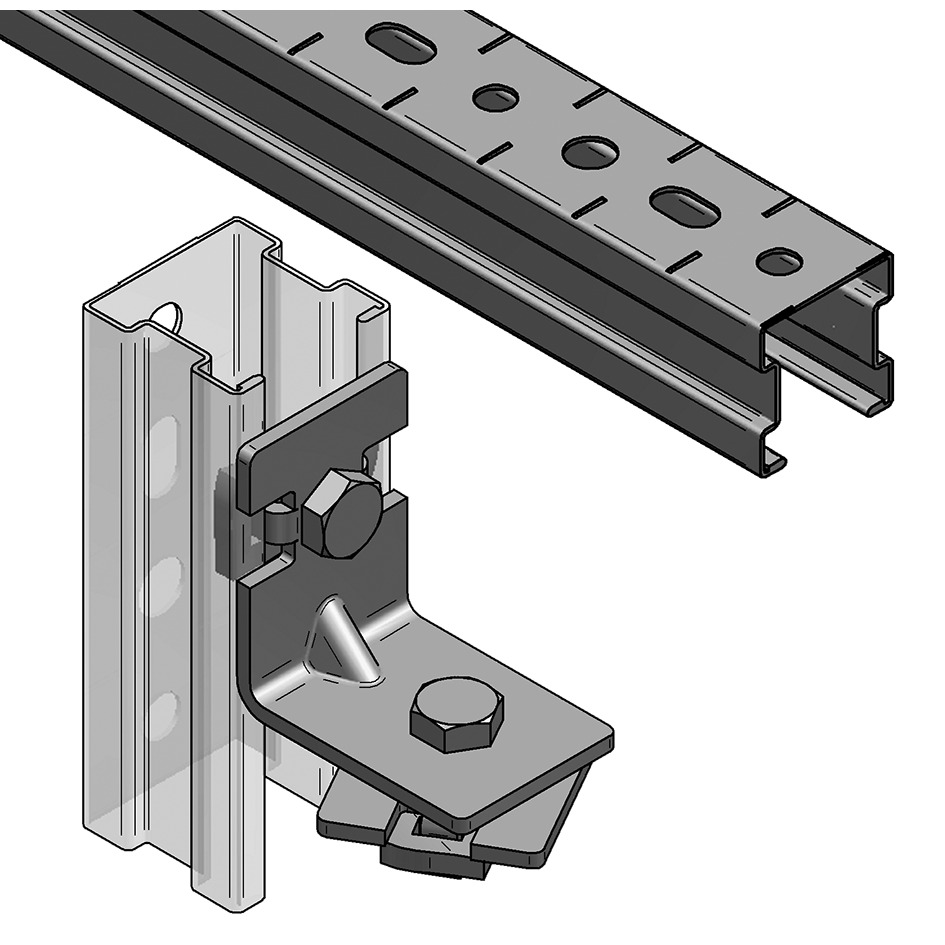

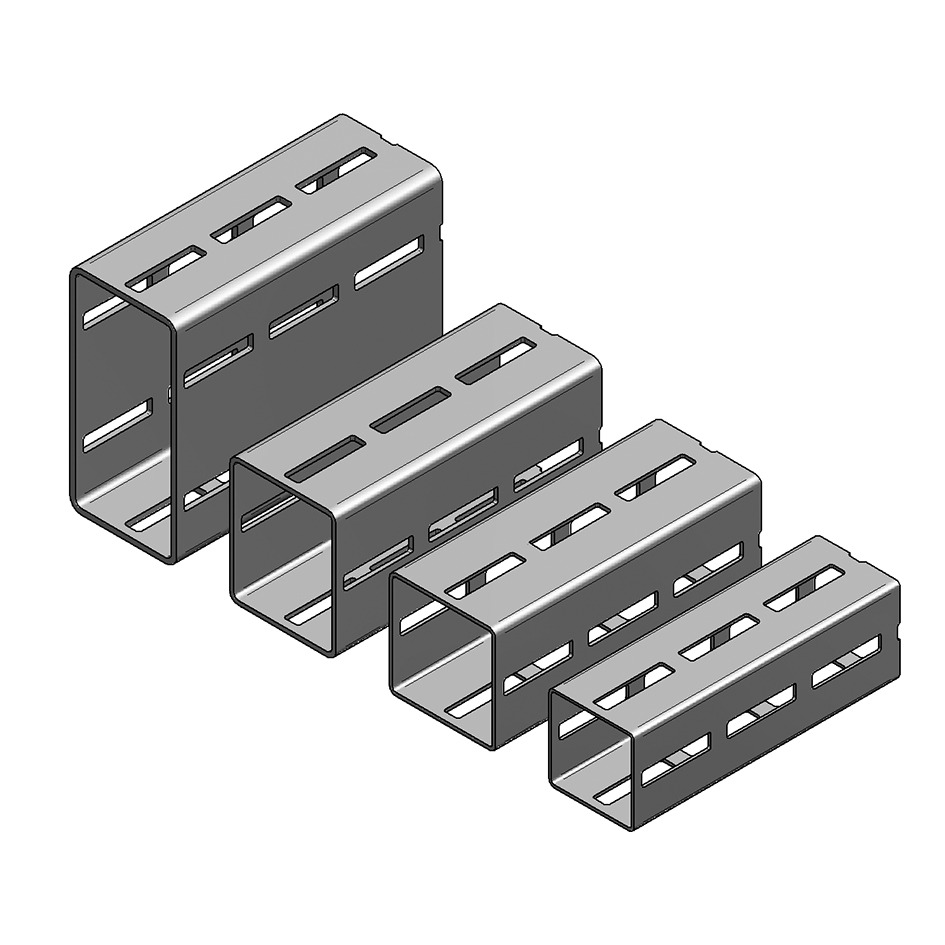

MEFA bietet Montagesysteme für leichte bis schwere Lasten: konventionelle Montageschienen, die Schnellmontagesysteme Stex 35 und Stex 45, OPTIMUM XLV, SIGNUM LP50 für den Lüftungsbau, Edelstahl-Systeme und das Schwerlastsystem CENTUM für den Industrie- und Anlagenbau. Für langlebige Konstruktionen bietet MEFA Korrosionsschutz passend zur Umgebung: Verzinkt für Innenräume (z. B. C2), TSP®‑beschichtete Komponenten für höhere Belastungen (z. B. C3–C4) sowie Edelstahl‑Systeme (V2A/V4A) für anspruchsvolle Bereiche bis hin zu C5 high. Mit Planungstools, statischen Nachweisen und optional vormontierten Baugruppen unterstützen wir Planer und Monteure bei einer zügigen, normgerechten Umsetzung. So wird aus einer Produktliste eine leistungsfähige, anpassungsfähige und wirtschaftliche Trassenlösung – von der kleinen Abhängung bis zur Schwerlast‑Befestigung.
Schienenmontagesysteme im Überblick
Welches Schienenmontagesystem ist das Richtige für mich?
Sie kennen unsere Produktpalette noch nicht genau, kennen aber exakt die Anforderungen an das Produkt?
Dann ist unsere MEFA-Powersuche genau das Richtige für Sie. Sie filtert exakt nach den Eigenschaften aller Produkte in der gewählten Kategorie, so haben Sie in kürzester Zeit das passende Produkt gefunden.
Anwendungsbereiche:
Sanitär/Heizung: Mehrfachbefestigung von Rohrleitungen auf Wand-, Decken- oder Installationstrassen. Häufig kombiniert mit schallgedämmten Rohrschellen.- Klima/Lüftungstechnik: Befestigung von Lüftungsgeräten und -kanälen mit Schienen- und Trassenkonstruktionen; inkl. Körperschallentkopplung
- Sprinkler/Brandschutz: Systemsichere Trassen für definierte Abstände, Bauteile nach geltenden Richtlinien wählen, Brandschutzanforderungen beachten
- Prozessindustrie: Konstruktionen für hohe Lastanforderungen und große Spannweiten; Kombination mit Festpunkten und Gleitelementen
- Außenbereich: Korrosivitätskategorie beachten; TSP® oder Edelstahl für erhöhte Korrosionsbelastung
Häufig gestellte Fragen:
Wann setze ich Schienenmontagesysteme statt Einzelschellen ein?
Schienensysteme sind optimal bei mehreren parallelen Leitungen, variablen Abständen oder wenn spätere Erweiterungen absehbar sind. Sie verteilen Lasten effizient und reduzieren Montagezeit sowie Bohrpunkte. Einzelschellen bieten sich an, wenn eine geringe Anzahl an Leitungen fixiert werden muss.
Welche Montageschiene passt zu welcher Last?
Die richtige Auswahl der Montageschiene hängt von der zu tragenden Last, den Spannweiten, der angeschlossenen Rohrleitungen bzw. Kabeltrassen sowie den Anforderungen an die Konstruktion ab. Sie kennen bereits die exakten Anforderungen für Ihr Projekt, aber wissen noch nicht, welche Profilschiene von MEFA dazu passt? Mit der MEFA-Powersuche finden Sie in kürzester Zeit die passende Montageschiene.
Wie wähle ich Profilgröße und Konsole?
Maßgeblich sind Trassenlast, Spannweiten, Befestigungsabstände und Befestigungsuntergrund. Größere Profile/Konsolen reduzieren Durchbiegung und erhöhen Reserven. Die sichere Auslegung erfolgt über statische Nachweise und projektbezogene Lastannahmen.
Wie ermittle ich die erforderliche Tragfähigkeit?
Eigengewicht der Trasse + Leitungen + Medium + Zuschläge (z. B. Montage, Rohrlängenänderungen) mit geeignetem Sicherheitsfaktor ansetzen. Bei längeren Spannweiten und Mehrfachleitungen steigen die Lasten deutlich – statische Berechnung schafft Klarheit und Sicherheit.
Wie berücksichtige ich thermische Längenänderungen?
Mit Festpunkten begrenzen, mit Gleit- bzw. Führungselementen Bewegungen zulassen und diese ggfs. führen. So werden Zwängungen, Materialermüdung und Beschädigungen vermieden – Positionen projektbezogen festlegen.
Wie befestige ich Profilschienen sicher am Baukörper?
Der Untergrund (Beton, Mauerwerk, Stahl) bestimmt die passende Befestigungslösung, etwa Dübel/Anker oder die Anbindung an den Stahlbau. Achs- und Randabstände, Bohrlochtiefe und zulässige Lasten sind einzuhalten; zugelassene Befestigung verwenden und Montageanleitungen beachten. Auf eine gründliche Bohrlochreinigung achten.
Was versteht man unter Edelstahl V2A und V4A?
V2A Einsatzbereich: Lebensmittelindustrie, Stadt- und Industrieatmosphäre
→ Rostfreier Stahl, Edelstahl V2A = „Versuchsschmelze 2 Austenit“. Chrom-Nickel-Stähle mit mindestens 13% Chrom-Anteil
V4A Einsatzbereich: Chemische Industrie, salzhaltige Atmosphären (bedingt geeignet in Meeresnähe)→ Korrosionsbeständiger Stahl, Edelstahl V4A = „Versuchsschmelze 4 Austenit“. Chrom-Nickel-Molybdän-Stähle mit mindestens 13% Chrom-Anteil
Wie bestelle ich Montageschienen im MEFA eShop?
Nach der kostenlosen Registrierung im MEFA eShop können alle Profilschienen, Konsolen und Bauteile direkt bestellt werden. Bei Fragen können Sie gerne Ihren zuständigen Ansprechpartner kontaktieren.
Produktneuheiten und Topseller
OPTIMUM XLV Montageprofil
45 / 45 / 2 mm L= 3 m zm
Zum ProduktRohrhalter 45 / OPTIMUM XLV
für Rohre 60,3 - 219,1 mm

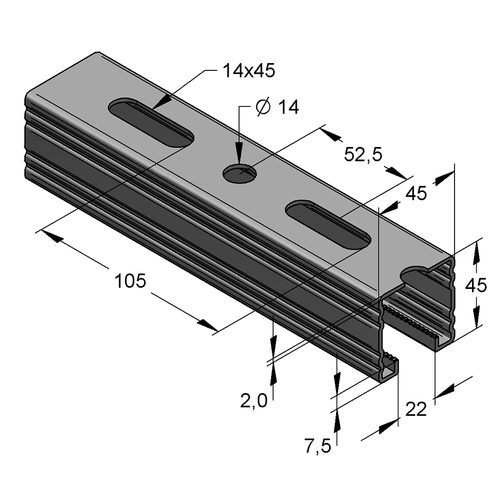

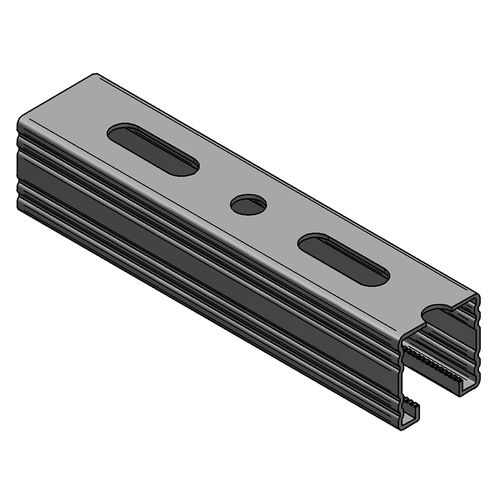

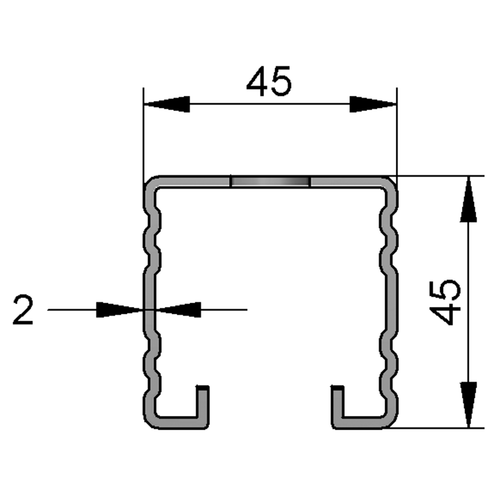

Zum ProduktMontageschiene C-Profil
45 / 60 / 2 mm L= 6 m fbv

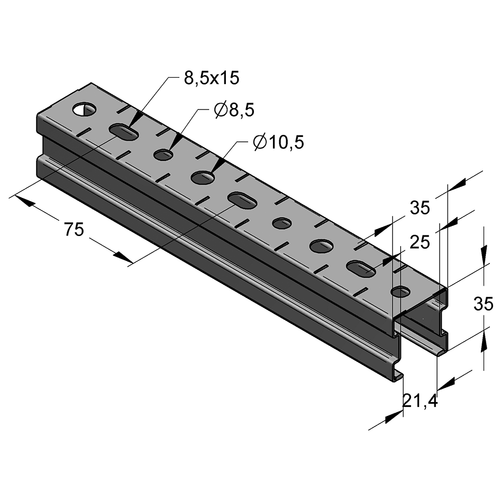

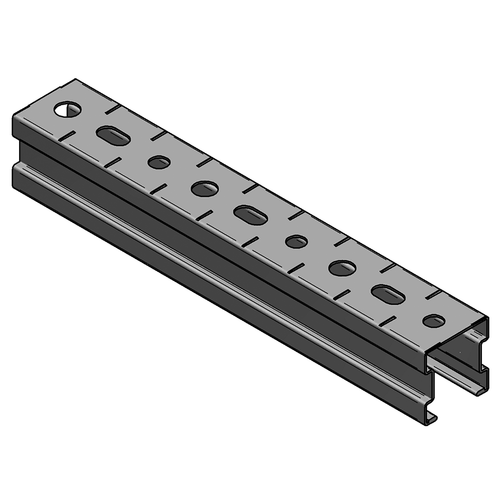

Zum ProduktMontageschiene C-Profil Stex
35 / 35 / 1 mm L= 3 m fbv
Zum ProduktEntdecken Sie hier auch unsere passenden Blogbeiträge:
MontageSchienen wissen
MEHR ERFAHREN

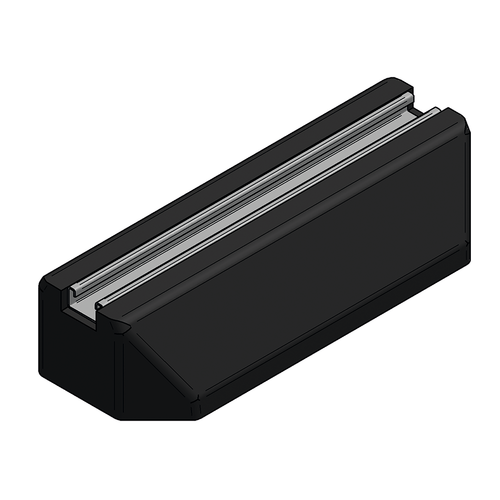

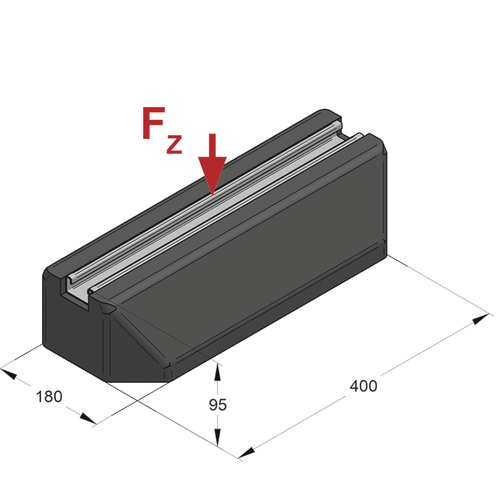

Dachhalter perfekter halt auf flachdächern
