Federisolatoren für Rohrleitungen und Aggregate
Was sind Federisolatoren in der Befestigungstechnik?
Federisolatoren sind elastische Befestigungs- und Lagerungselemente, bei denen Federn die Last aufnehmen. Sie ermöglichen eine federnde Abhängung oder Aufständerung von Rohrleitungen und Aggregaten. Je nach Auslegung können sie zur Schwingungsisolierung beitragen und Bewegungen am jeweiligen Lagerpunkt aufnehmen. In der technischen Gebäudeausrüstung und im Anlagenbau müssen Belastung, Bewegung und Befestigung aufeinander abgestimmt sein. Für die Auswahl eines Federisolators sind insbesondere die aufliegende beziehungsweise abgehängte Last, die Federsteifigkeit und der verfügbare Federweg entscheidend. Bei temperaturbedingten Rohrbewegungen ist zusätzlich zu prüfen, ob Bewegungsrichtung und erforderlicher Weg zur vorgesehenen Ausführung passen. MEFA bietet Federisolatoren für zwei Montagearten: Federhänger zur Abhängung von Rohrleitungen oder Aggregaten und Federlager zur Aufständerung. Zum Sortiment gehören unter anderem die Federhänger FH 1 und FH 2 plus sowie Federlager der Bauarten FL und FLD.
Die Ausführungen unterscheiden sich unter anderem in Lastbereich, Federrate, Federweg, Anschluss und Einbaumaßen. Die geeignete Variante wird anhand der Anforderungen am jeweiligen Befestigungs- beziehungsweise Lagerpunkt ausgewählt. Beachten Sie dafür die technischen Daten und Montagevorgaben des konkreten Artikels.

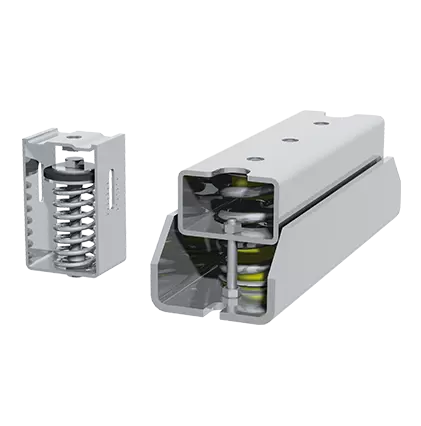

Federisolatoren
Welcher Federisolator ist der Richtige für mich?
Sie kennen die Montageart und die Anforderungen an Belastung und Federverhalten?
Nutzen Sie die MEFA-Powersuche für Federisolatoren, um die Produktauswahl anhand der verfügbaren Eigenschaften einzugrenzen. Prüfen Sie anschließend Lastbereich, Federrate, Federweg und Anschluss der gewählten Ausführung.
Häufig gestellte Fragen
Wie wählt man den passenden Federisolator aus?
Ein Federisolator sollte nicht allein anhand der maximalen Last ausgewählt werden. Entscheidend ist das Zusammenspiel von Belastung und Federverhalten:
Montageart: Wird die Rohrleitung oder das Aggregat abgehängt oder aufgeständert?- Last am Lagerpunkt: Welche Last wirkt tatsächlich auf den einzelnen Federisolator?
- Federrate: Wie stark verändert sich die Federkraft bei einer bestimmten Einfederung?
- Federweg: Welcher Weg wird durch Belastung und vorgesehene Bewegung benötigt?
- Schwingungsanforderungen: Welche Anregungen treten auf, und welche Isolierwirkung ist erforderlich?
- Einbausituation: Passen Anschluss, Abmessungen und Bewegungsfreiheit zur Konstruktion?
- Umgebungsbedingungen: Ist die gewählte Werkstoff- und Oberflächenausführung für den Einsatzort geeignet?
→ Prüfen Sie die gesamte Lagerungs- oder Abhängungskonstruktion einschließlich ihrer Anschlüsse. Eine elastische Lagerung darf nicht durch ungeeignete zusätzliche Verbindungen überbrückt werden.
Was ist ein Federisolator und wofür wird er eingesetzt?
Ein Federisolator nimmt Lasten über Federn auf und ermöglicht eine elastische Lagerung oder Abhängung. Er wird beispielsweise bei Rohrleitungen und Aggregaten eingesetzt. Welche Bewegungen aufgenommen werden können und welche Schwingungsisolierung erreicht wird, hängt von der Auslegung und der Einbausituation ab.
Was ist der Unterschied zwischen einem Federhänger und einem Federlager?
Ein Federhänger wird zur Abhängung von Rohrleitungen oder Aggregaten eingesetzt. Ein Federlager dient ihrer Aufständerung beziehungsweise Unterstützung von unten. Die Auswahl richtet sich nach Montageart, Last am Lagerpunkt, erforderlichem Federweg und den Anschlussmöglichkeiten. MEFA führt beide Bauarten im Sortiment.
Können Federisolatoren temperaturbedingte Rohrbewegungen aufnehmen?
Das ist möglich, wenn die vorgesehene Ausführung für die Bewegungsrichtung und den erforderlichen Weg geeignet ist. Entscheidend sind außerdem die Last am Lagerpunkt und die Veränderung der Federkraft während der Bewegung. Ein Federisolator ersetzt daher nicht automatisch ein Gleitelement oder ein vollständig geplantes Dehnungskonzept der Rohrleitung.
Was bedeutet die Federrate eines Federisolators?
Die Federrate beschreibt, wie stark sich die Federkraft pro Millimeter Federweg verändert. Sie wird in N/mm angegeben. Bei einer höheren Federrate führt dieselbe Einfederung zu einer größeren Kraftänderung. Deshalb müssen Federrate, Belastung und erforderlicher Federweg gemeinsam betrachtet werden.
Wie unterscheiden sich Federisolatoren von Gleitelementen?
Federisolatoren ermöglichen eine elastische Lastaufnahme über Federn. Gleitelemente ermöglichen dagegen eine Verschiebung über gleitende Kontaktflächen innerhalb ihres vorgesehenen Bewegungsbereichs. Welches Prinzip geeignet ist, hängt davon ab, ob am Lagerpunkt vor allem eine federnde Unterstützung, Schwingungsisolierung oder eine definierte Rohrverschiebung benötigt wird. Beide Funktionen müssen im Befestigungskonzept abgestimmt werden.
Bleibt die Tragkraft eines Federisolators über den Federweg konstant?
Bei einer Feder mit linearer Kennlinie verändert sich die Federkraft mit der Einfederung. Eine konstante Tragkraft darf deshalb nicht vorausgesetzt werden. Die MEFA Produktdaten nennen Federraten und Federwege, die bei der Auslegung zu berücksichtigen sind. Wenn ein Einsatzfall eine annähernd konstante Unterstützungskraft verlangt, ist eine entsprechend geeignete Lösung gesondert auszuwählen.

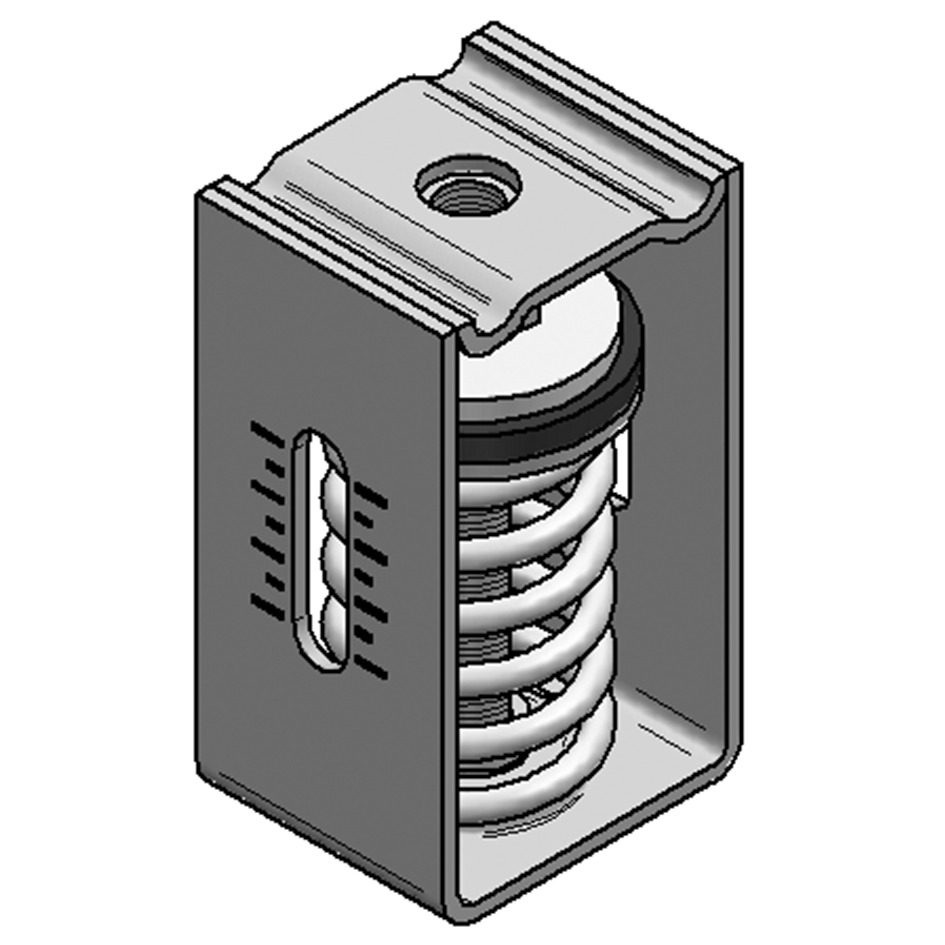

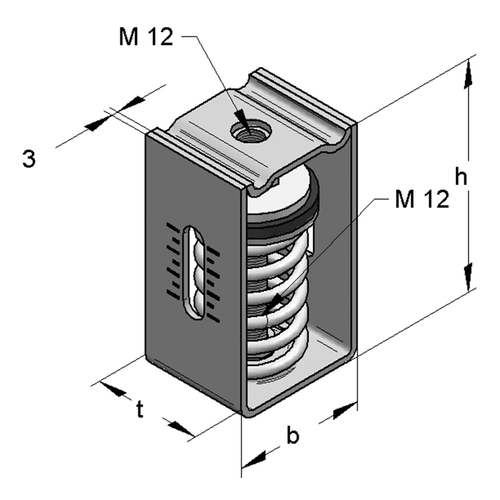

Federhänger FH 1 - 400
F 0 - 386 N max. Federweg 30 mm

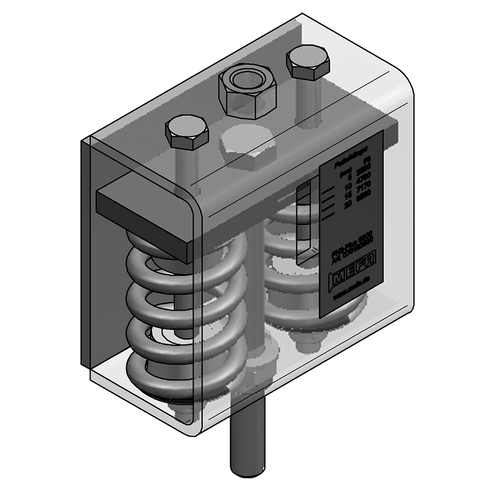

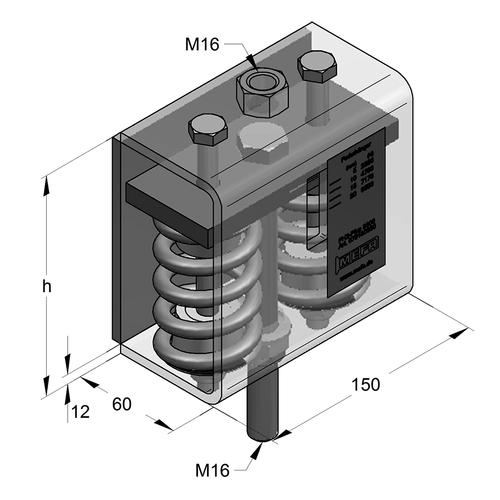

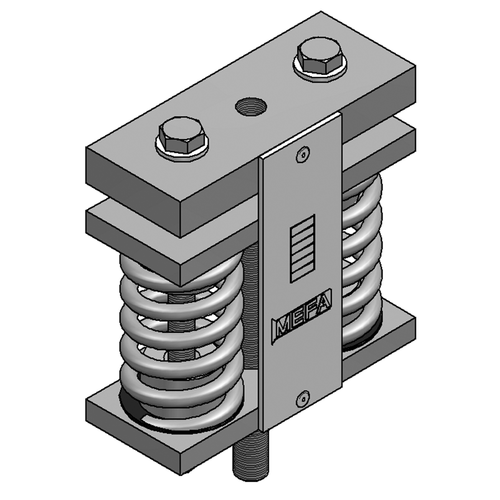

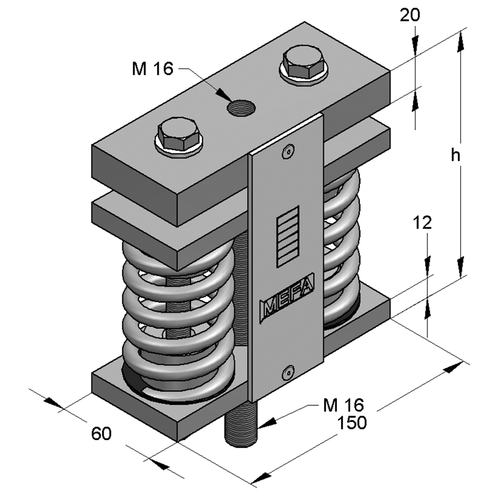

Zum ProduktFederhänger FH 2 - 4300 plus
F 0 - 4301 N max. Federweg 29 mm

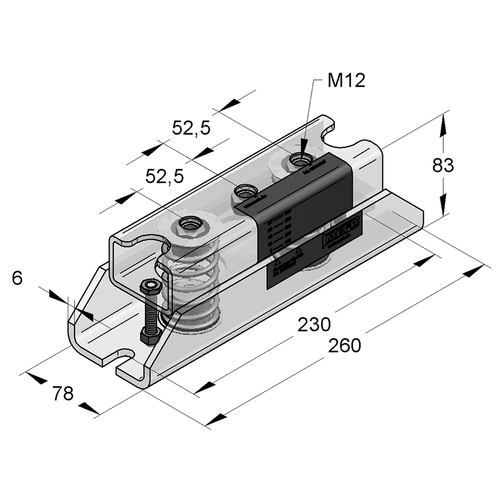

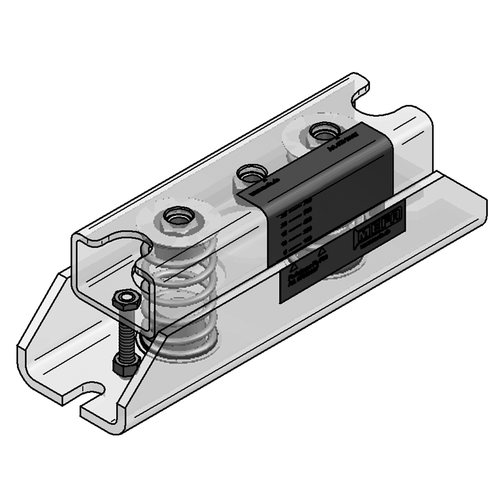

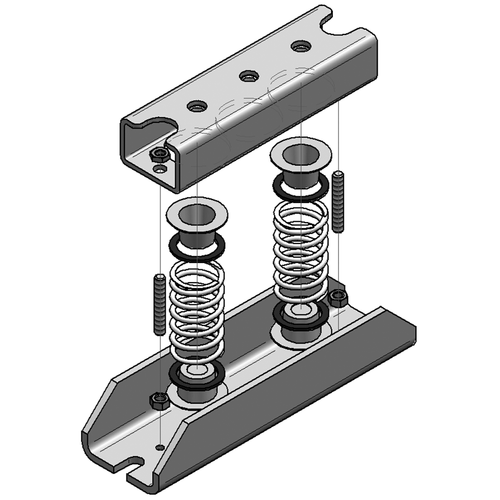

Zum ProduktFederlager FL Typ 1 - 700
F 0 - 682 N max. Federweg 26,5 mm

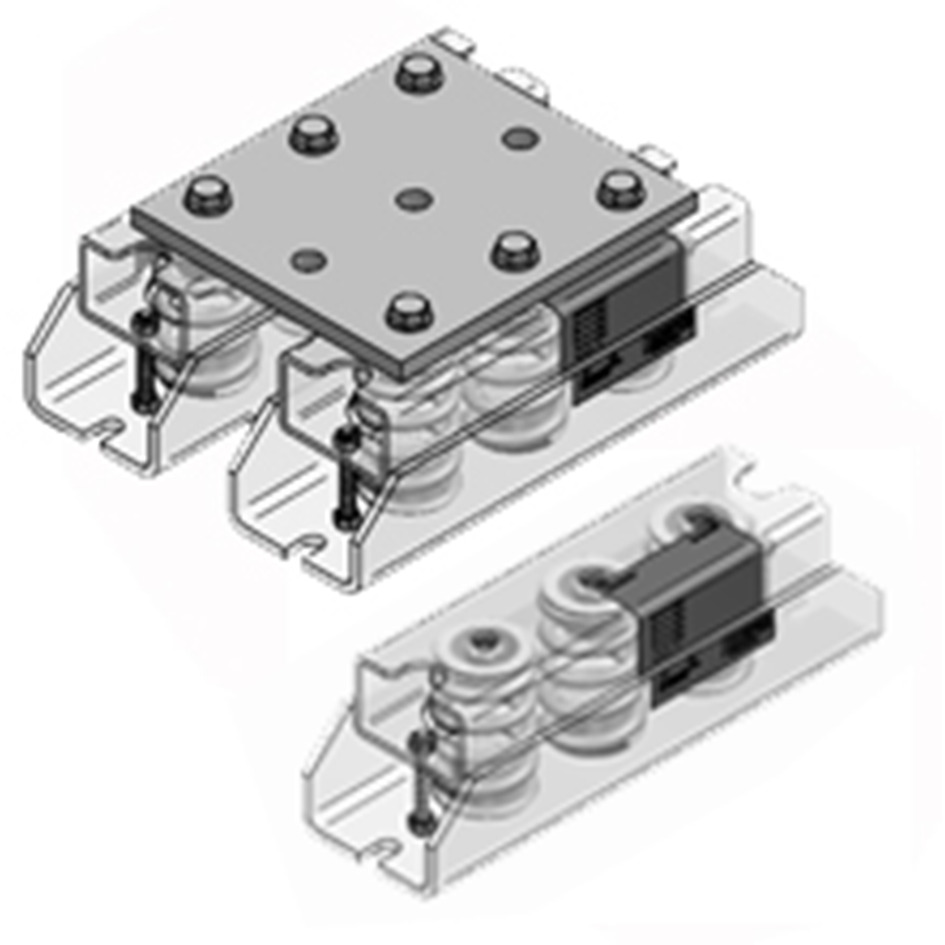

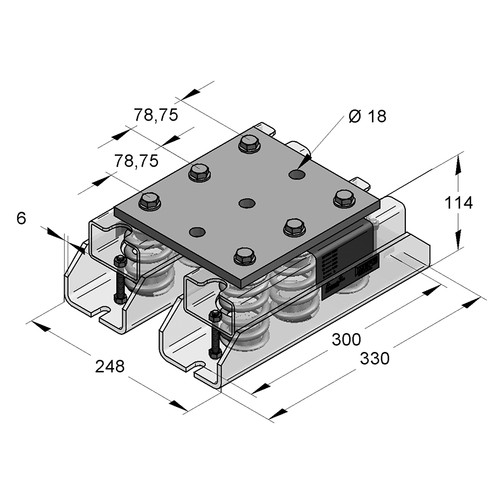

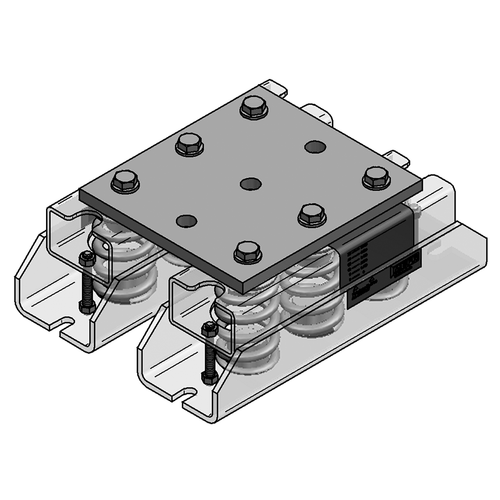

Zum ProduktFederlager FLD - 21000
F 0 - 21354 N max. Federweg 26,5 mm
