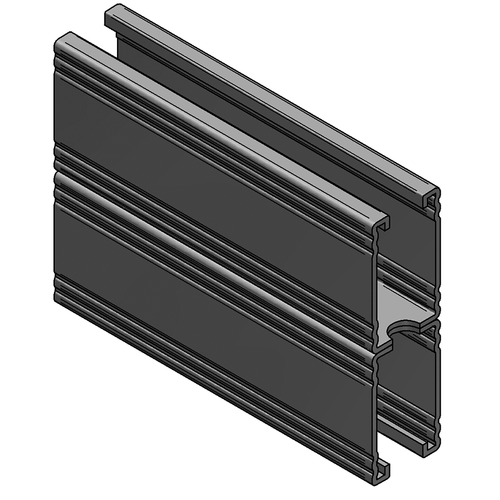

Montageschiene C-Profil doppelt

45 / 150 / 3 mm L= 6 m fbv

Artikelnummer 08225062
EAN/GTIN 4250928420831
VPE 24 m
Bund 96 m
Mengeneinheit m
Gewicht 9,64 kg/m
Rabattgruppe 02-082
Preiseinheit 1

Ihr Preis

Menge (m):

Produktfilter:

Einsatzgebiet Mittelschwere Montageschiene mit Schnellanbindungsmöglichkeit.
Ausführung Gezahnte Profile. Doppelschienen sind gelocht und verschweißt
Befestigungsart formschlüssige Verbindung
Material Stahl
Materialname S250
Oberfläche feuerbandverzinkt

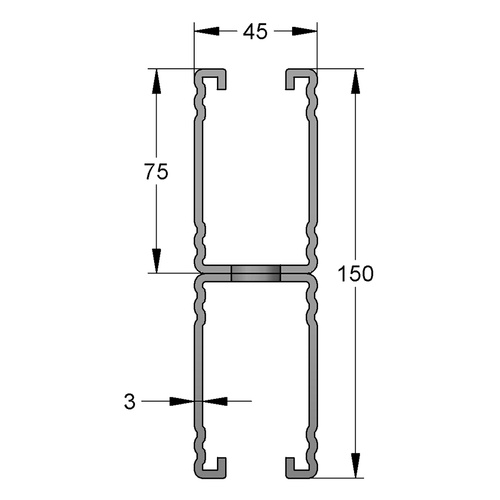

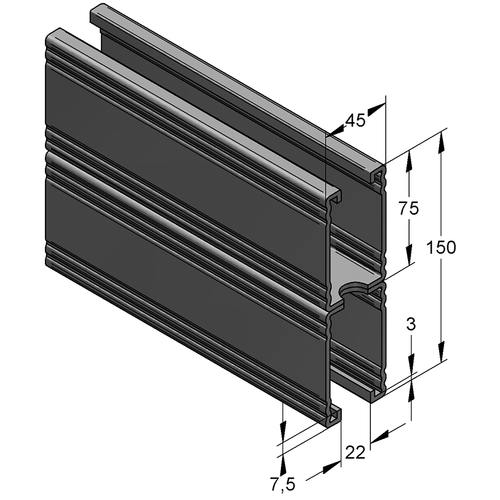

Breite 45 mm
Höhe 150 mm
Stärke 3 mm
Länge 6 m
Lochdurchmesser 18 mm
Langloch 14x45 mm
Erweiterung Langloch 18 mm
Flächenschwächster Profilquerschnitt 11.33 cm²
Flächenträgheitsmoment ly 233.12 cm4
Flächenträgheitsmoment lz 43.81 cm4
Rastermaß 105 mm
Breite Schlitz 22 mm
Schwerpunktabstand eo 7.5 cm
Schwerpunktabstand eu 7.5 cm
Schwerpunktabstand ez 2.25 cm
Streckgrenze 250 N/mm²
Trägheitsradius iy 4.53 cm
Trägheitsradius iz 3.85 cm
Widerstandsmoment Wy 31.1 cm³
Widerstandsmoment Wz 19.47 cm³
Hinweis Allgemein Mindestabnahme 1 VPE
