Hammerkopf CENTUM mit Stahlbauscheibe
CAD Download

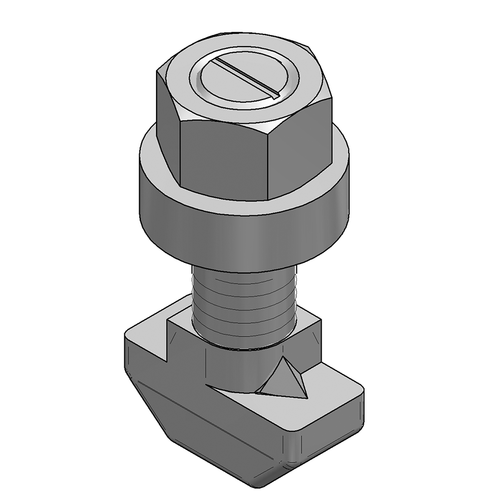

Hammerkopf CENTUM mit Stahlbauscheibe
M12 x 40 mm
Artikelnummer | 1610012000 |
EAN/GTIN | 4250928436665 |
VPE | 50 St |
Mengeneinheit | St |
Gewicht | 0,100 kg/St |
Rabattgruppe | 14-161 |
Preiseinheit | 1 |
Ihr Preis
|
Produktfilter:
Einsatzgebiet | Für reibschlüssige Montage in Verbindung mit MEFA Montageprofil CENTUM. |
Ausführung | reibschlüssige Verbindung |
Profiltyp | XL 80, XL 100, XL 120, XL 200 |

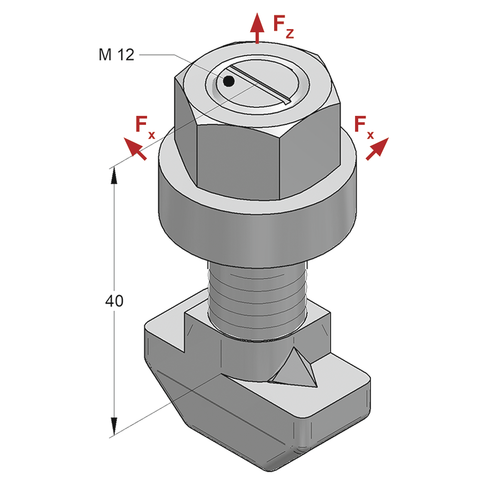

zul. Last Fx XL 100 | 3 kN |
zul. Last Fy XL 100 | 10 kN |
zul. Last Fz XL 100 | 3 kN |
zul. Last Fx XL 80 | 3 kN |
zul. Last Fy XL 80 | 8 kN |
zul. Last Fz XL 80 | 3 kN |
Material | Stahl |
Oberfläche | Zink-Nickel |
Festigkeitsklasse | 10.9 |
Gewinde | M12 |
Länge Gewinde | 40 mm |
Anzugsmoment XL 100 | 120 Nm |
Anzugsmoment XL 80 | 90 Nm |
Baulänge | 34 mm |
Breite Hammerkopf | 12.5 mm |
Durchmesser U-Scheibe | 24 mm |
Länge Hammerkopf | 28 mm |
Stärke Hammerkopf | 12 mm |
Stärke Scheibe | 8 mm |
