Montagemethode für Stahlkonstruktionen

TRÄGERKLAMMER PK/PKB

Einsatzmöglichkeiten im Bereich Sprinkler und Lüftung sowie für elektrische und klimatechnische Installationen

Schnelle Montage von Rohrleitungen an Stahlträger

Montage ohne Bohren oder Schweißen

Mit der Trägerklammer PK/PKB haben wir eine einfache Befestigungslösung aus Stahl im Angebot, mit der sich Rohrschellen, Sprinkleranlagen und Lüftungskanäle sicher und problemlos an Stahlträger und andere Stahlkonstruktionen montieren lassen. Da Stahlträger aufgrund ihrer statischen Relevanz in der Regel nicht verändert werden dürfen, ist Bohren oder Schweißen entsprechend unzulässig, sodass Installateure und Anlagenbauer auf zuverlässige Klemmbefestigungen angewiesen sind. Die Trägerklammern PK/PKB lassen sich dabei nicht nur für die Montage von Rohrleitungen und Kanälen verwenden, sondern auch für Elektroinstallationen, Klimakassetten oder Warmlufterzeuger, wenn die Dachkonstruktion aus Stahlträgern besteht, wie sie oft in Lager- oder Verkaufshallen anzutreffen ist.


Zulassung nach VdS und FM - Ausführungen für Gewindestangen von M8 bis M12

Die Trägerklammern haben Zulassungen nach VdS und überdies ab M10 nach FM und können somit auch für Sprinkler- und Löschanlagen verwendet werden. Lieferbar sind verschiedene Größen mit Innengewinde M8, M10, und M12. Alternativ gibt es Klammern mit Durchgangslöchern für die Montage von Gewindestangen, ebenfalls für M8 bis M12. Die Zahnreihen der Klammern sind so gestaltet, dass sie maximale Sicherheit gegen ein Abrutschen bieten. Allerdings sind die Abhängungen dabei so zu montieren, dass nur Zugkräfte wirken können. Das heißt für Trägerflansche mit konischen Schnittflächen, dass die Trägerklammern stets so zu platzieren sind, dass die Zahnreihen in die waagerechte Auflagefläche des Flansches eingreifen.

Die kleinste Größe der Trägerklammer PK/PKB für M8-Gewindestangen darf mit maximal 1,2 kN ausschließlich in vertikale Richtung belastet werden. Die größte Trägerklammer für M12-Gewindestangen hat eine Belastungsgrenze von 3,5 kN. Beim Einsatz für Sprinkleranlagen ist grundsätzlich zu beachten, dass ab DN 50 die Trägerklammern mit einer zusätzlichen Sicherungslasche zu kombinieren sind. Diese Zubehörteile finden Sie in unserem Produktportfolio. Zudem lässt sich eine Montageschiene mit zwei gegenüberliegenden Trägerklammern über oder unter einem Stahlträger befestigen.


Einfache Montage - belastbares Material

Die Montage ist schnell und einfach umzusetzen: Zunächst werden die Schrauben am Trägerflansch oder der Stahlkonstruktion von Hand angezogen. Um ein zu festes Anziehen zu vermeiden, ist die Schraube dann nur eine weitere halbe Umdrehung mit dem Gabelschlüssel anzuziehen.

Hergestellt sind die Trägerklammern aus Bandstahl im Umformverfahren. Durch den Umformprozess verfestigt sich das Material, die Zähigkeit bleibt aber weitgehend erhalten, sodass dieses Produkt zusätzliche Sicherheitsreserven aufweist. Eine galvanische Verzinkung sorgt für Korrosionsschutz.

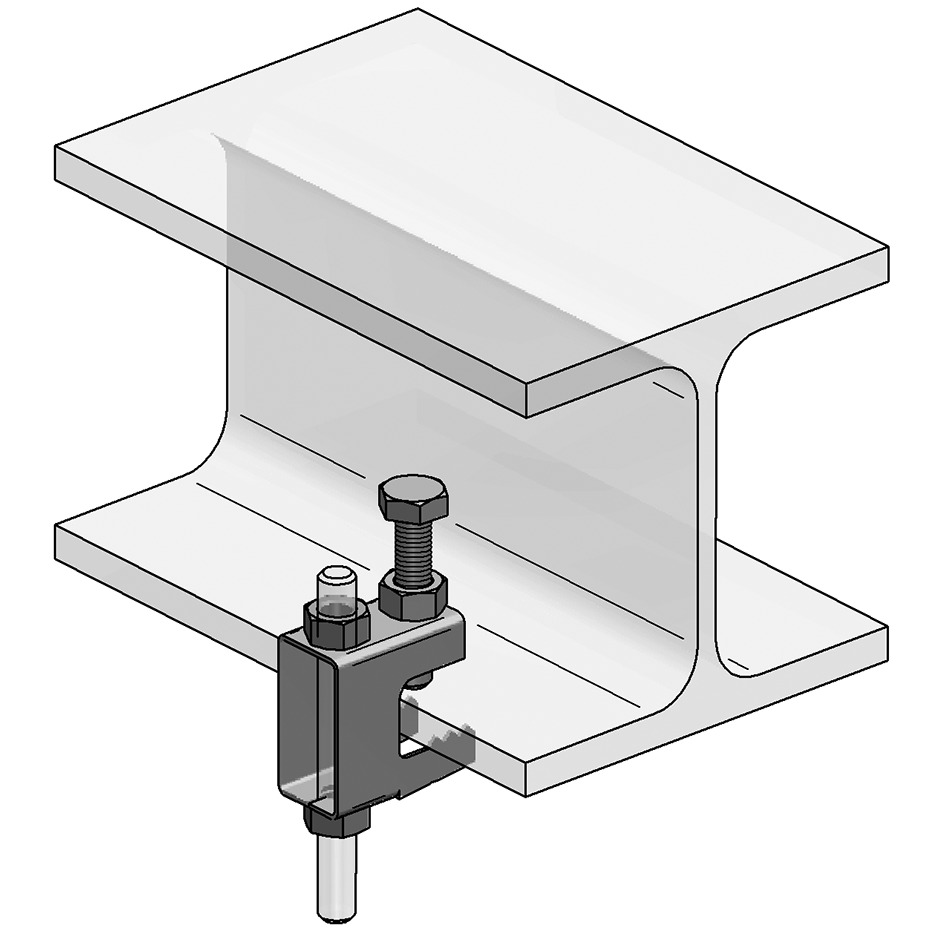

Trägerklammer PK / PKB

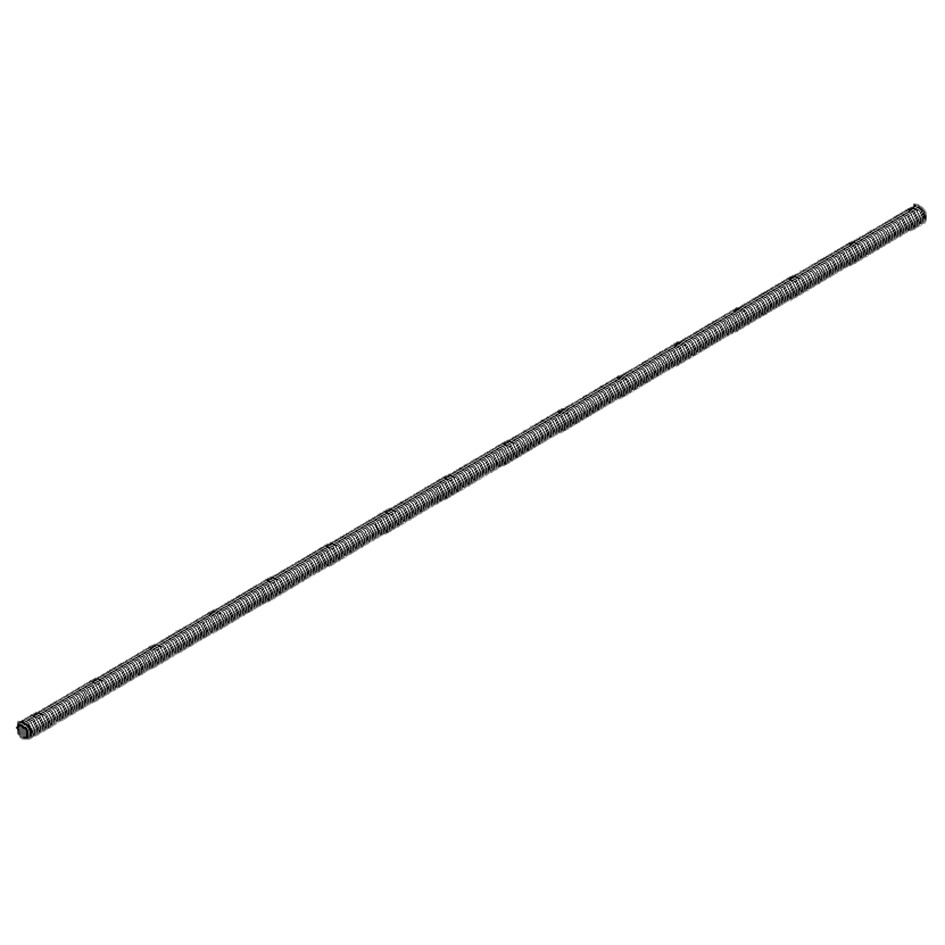

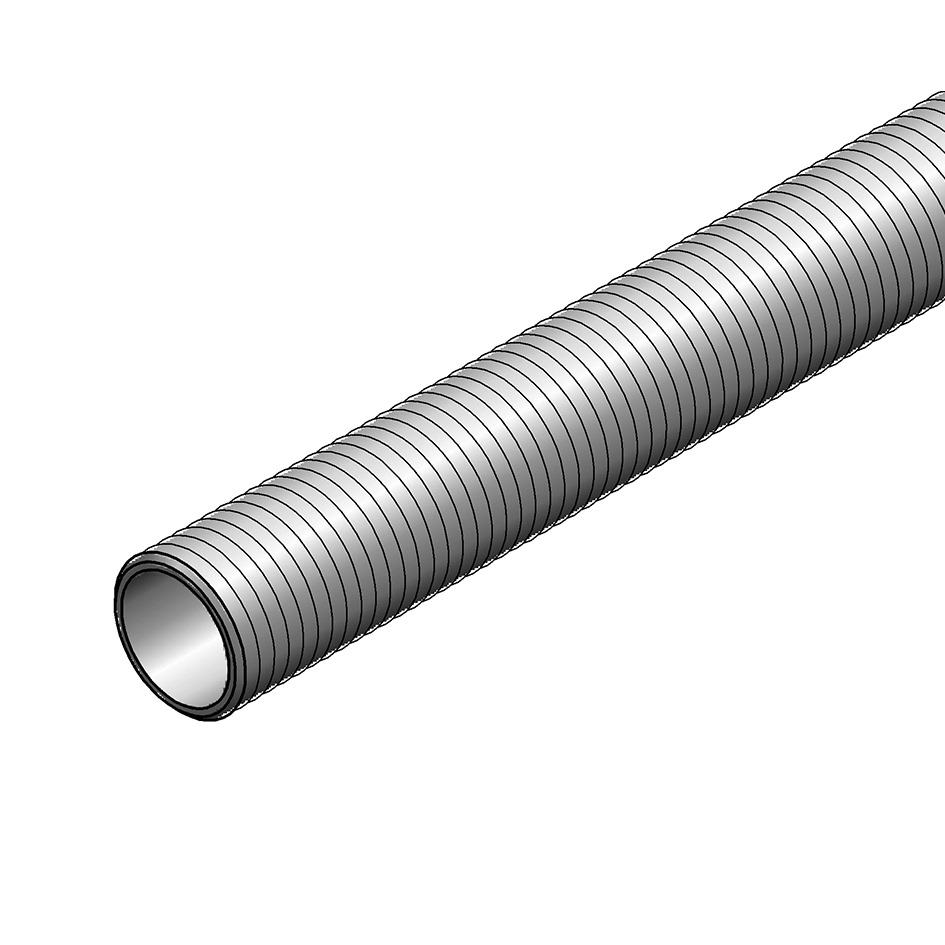

Zubehör: Gewindestangen

Zubehör: Muttern
